Bashar M.A. Aburajab,
"Planung und Aufbau eines modularen Batteriespeichersystems mit Stromnetzanschluss für Laboranwendungen",
Bachelorarbeit, TH-Köln, 14.10.2025.

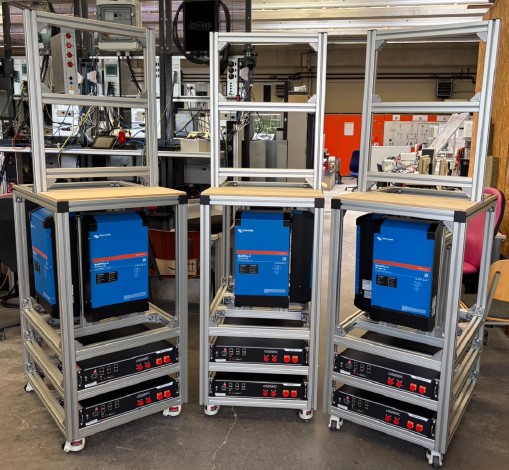

Im Rahmen dieser Bachelorarbeit wurde ein modulares Batteriespeichersystem mit Netzanschluss für Laboranwendungen geplant, konstruiert und aufgebaut. Ziel war
die Entwicklung eines flexiblen 19-Zoll-Racks, das sowohl mechanisch stabil als auch für die Integration elektrischer Komponenten wie Wechselrichter, Batteriespeicher und Messtechnik geeignet
ist. Die Arbeit beschreibt insbesondre den mechanischen Aufbau.
Die Konstruktion basierte auf einem Aluminiumprofilsystem (45 × 45 mm, Nut 10) und wurde mithilfe des item Engineeringtools sowie SolidWorks umgesetzt. Insgesamt wurden drei identische Racks realisiert, wobei insbesondere die mechanische Gestaltung, die strukturelle Integration der Komponenten sowie die praxisgerechte Umsetzbarkeit im Vordergrund standen. Die
Arbeit umfasst zudem ein detailliertes Verkabelungskonzept zur DC- und Kommunikationsverkabelung, das eine spätere Inbetriebnahme erleichtert. Die gesamte Umsetzung erfolgte in enger
Abstimmung mit der Hochschulwerkstatt und liefert eine übertragbare Grundlage für zukünftige Laboraufbauten mit vergleichbaren Anforderungen.
