Alexie Zebaze Matchi,
"Entwicklung und Evaluierung einer mit Hilfe von Wertesätze Makro-basierten Lösung zur effizienten Erstellung von Stromlauplänen für Mittelspannungsfelder in Eplan-P8",
Bachelorarbeit, extern angefertigt, 25.6.2025

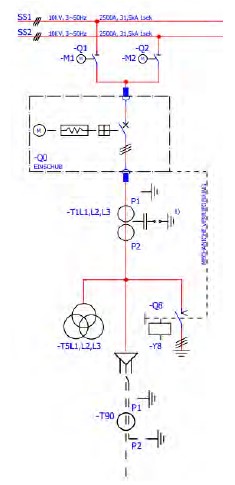

Die Elektrokonstruktion mittelspannungsseitiger Schaltanlagen erfordert eine präzise und effiziente Planung technischer Dokumentationen, insbesondere bei der Erstellung wiederkehrender Feldstrukturen wie Abgangsfeldern. In der Praxis erfolgt die Feldvervielfältigung häufig noch manuell, was zu einem hohen Zeitaufwand und erhöhter Fehleranfälligkeit führt. Ziel dieser Bachelorarbeit war es, eine automatisierte Lösung zur Vervielfältigung von Abgangsfeldern in EPLAN P8 zu entwickeln, basierend auf der Anwendung von Makros und Wertesätzen. Ausgehend von einer Analyse des bisherigen Vorgehens bei Ritter Starkstromtechnik wurde ein bestehendes Abgangsfeld als Seitenmakro konfiguriert und durch Platzhalterobjekte sowie einen systematisch aufgebauten Wertesatz ergänzt. Die so entstandene Lösung ermöglicht es, neue Felder mit wenigen Klicks zu generieren, inklusive korrekter Strukturkennzeichnung, Kabelzuordnung. Die Effizienz der Lösung wurde anhand eines Vergleichs mit dem manuellen Verfahren untersucht. Dabei zeigte sich eine deutliche Zeitersparnis von durchschnittlich 8 Minuten pro Feld sowie eine signifikante Reduktion typischer Fehlerquellen.

Downloads

> Abschlussarbeit: PDF-Dokument (0.9 MB)
