Güntürel Akinci,
"Batteriemonitorsystem für mehrere Bleibatterie-Blöcke",
Praxisprojekt TH-Köln, 13.Nov.2023.

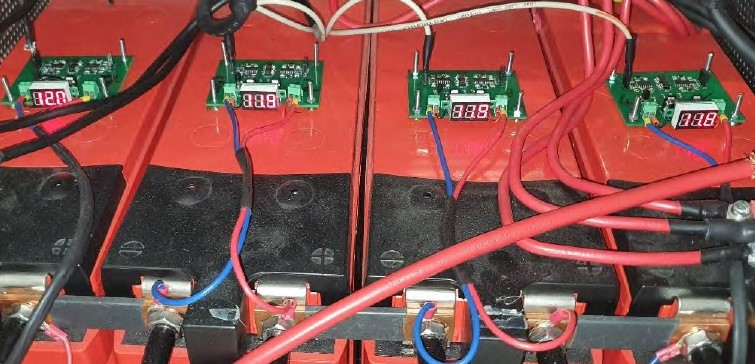

Diese Arbeit beschreibt ein Batteriemoniorsystem, welches aus Komponenten des One-Wire-Bus-Systems besteht. Basis bildet der Batterie-Monitor Chip DS2430 mit One-Wire-Kommunikation.
Damit Batterien, die in Serie geschaltet sind, potentialfrei gemessen werden können, wurde für jeden Batterie-Monitor-Chip eine Potentialtrennungsschaltung entworfen. Während einzelne Potentialtrennungsschaltungen problemlos funktionieren, führen Timing-Probleme jedoch dazu, dass nur wenige Potentialtrennungsschaltungen gemeinsam an einem Bus genutzt werden können. Insbesondere Zeitdauervarianzen des sogenannten Reset-Pulses führen zu Unverräglichkeiten der Schaltungen untereinander. Durch Auswahl von Schaltungen mit hinreichend ähnlicher Reset-Puls-Länge können immerhin bis zu vier Potentialtrennungsschaltungen an einem Bus betrieben werden.

Downloads

> Bericht zum Praxisprojekt: PDF-Dokument (1.7 MB)

> Short report: PDF-Dokument (0.4 MB)
