Sertac Mustu,
"Software für eine automatische Messdatenerfassung eines Synchrongenerator-Messstandes",
Bachelorarbeit an der Fachhochschule Köln, Fakultät für Informations-, Medien- und Elektrotechnik, Köln, 15. Okt. 2013.

Für Praktika und Forschungszwecke existiert einen Messstand mit einem 12.5 kVA Synchrongenerator. Der Generator kann im Inselbetrieb als auch netzgekoppelt betrieben werden. Der Antrieb hat eine variable Antriebsleistung und der Generator einen frei einstellbaren Erregerstrom. Im Inselbetrieb sind damit Frequenz und Spannung frei einstellbar. Für diesen Messplatz wurde die Messdatenerfassung automatisiert.
Diese Arbeit beschreibt die Software zur Messdatenerfassung. Diese ist in LabView implementiert. Sie kann die aktuellen Messdaten der Spannungen und Ströme darstellen sowie daraus abgeleitete Größen wie Effektivwerte, Wirk-, Blind- und Scheinleistungen sowie Frequenz. Eine virtuelle Dunkelschaltung unterstützt die Netzsynchronisation. Weiterhin kann die Software Momentanwerte in Form von Oszillogrammen darstellen und die abgeleiteten Größen in Form von Scheiberkurven aufzeichnen und als Datei speichern.

Die dazugehörige Hardware wird beschrieben in der Abschlussarbeit von T. Ain Haddadi.

> Download PDF Datei (2.9 MB)

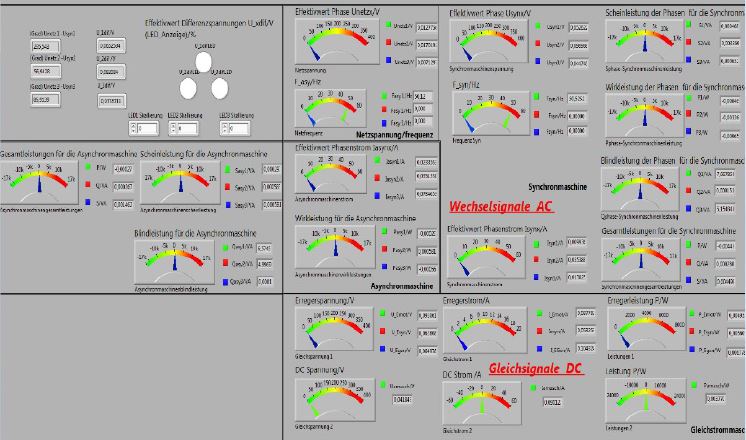

Programmoberfläche mit Anzeige der Momentanwerte..
